一、 主要用途與適用范圍：
電動車車輪徑向沖擊試驗機主要用于電動車輕合金車輪的徑向沖擊試驗。
引用標準：
GB/T22435-2008《摩托車和輕便摩托車輕合金車輪》
ISO8644-2006《摩托車-輕合金車輪-試驗方法》
GB/T6147-92 《試驗機包裝、包裝標志、儲運技術要求》
二、主要技術指標：
1． 主沖擊錘質量：100kg
2． 輔沖擊錘重量：30kg×1、20kg×3、10kg×1
3． 沖擊錘頭寬度：不小于200mm
4． 沖擊錘位移：不小于200mm
5． 車輪安裝支架可調：不小于200 mm
6． 脫錘載荷：200kg
7． 數字顯示重錘沖擊高度
8． 車輪試件裝胎后外徑：φ200～φ350mm
9． 設備主機外型尺寸：長*寬*高970*600*1750mm
10． 電機功率：≤1kw
三、結構及功能特點

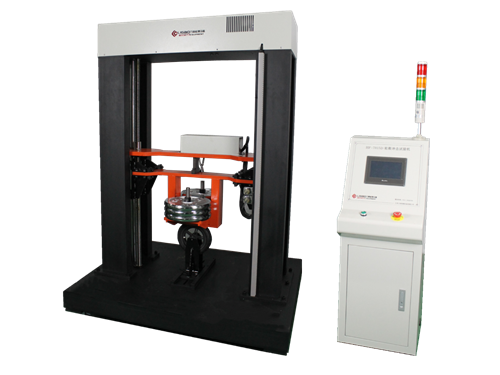

該試驗機主要由主機、參數測量顯示單元、強電控制單元、試驗附具等組成。
主機采用框架結構，電機上置，通過點擊傳動絲杠帶動沖擊錘上升，高度由光電編碼器采集，經二次顯示儀表直接讀出高度值，保證試驗數據準確、可靠。
沖擊錘釋放采用電磁鐵裝置，并配備機械安全裝置，由手控盒按鈕手動控制瞬間釋放，完成對車輪的沖擊，此裝置安全可靠。
在框架上安裝標尺，便于直接觀察重錘高度。
配置強電控制箱，完成對提升電機以及氣動元件的驅動控制。
